熱磨合臺架設備組成

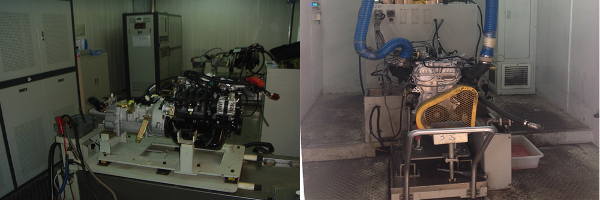

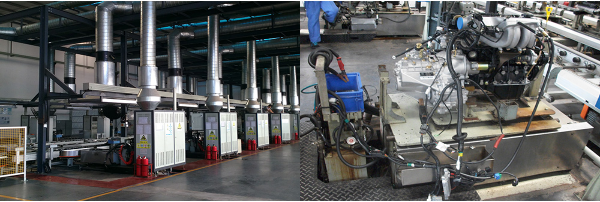

熱磨合臺架主要設備由臺架本體、熱試托盤、托盤快速定位及壓緊裝置、托盤接送機構、升降輸送輥道、冷卻水供、回給系統、燃油供給和回收系統、排氣系統快速對接、氣動控制系統、數據測量采集及顯示系統、數據通訊系統、PLC電氣控制系統等組成。
臺架本體由底板、機架、托盤導向裝置等組成。對接輥道高度與熱試線體一致 ,臺架本體具有抑制震動,防止噪音,且有足夠的剛度和強度。底板采用整體鋼板、底部加加強筋焊接而成，經回火去應力處理。
底板的主要功能是：安裝托盤導向裝置、拉伸機構、壓緊機構、起動裝置、排煙快接裝置。根據臺架的載荷，底板與基礎間安裝有防震減震器，底板作表面防腐防銹處理。
在發動機熱試托盤支架位置上應設置減震墊，以減輕發動機振動及其噪音。
所有供水、燃油通過硬管固定在臺架本體上后，再通過軟管加快換接頭與發動機連接，軟管需采用耐溫耐壓型軟管。
